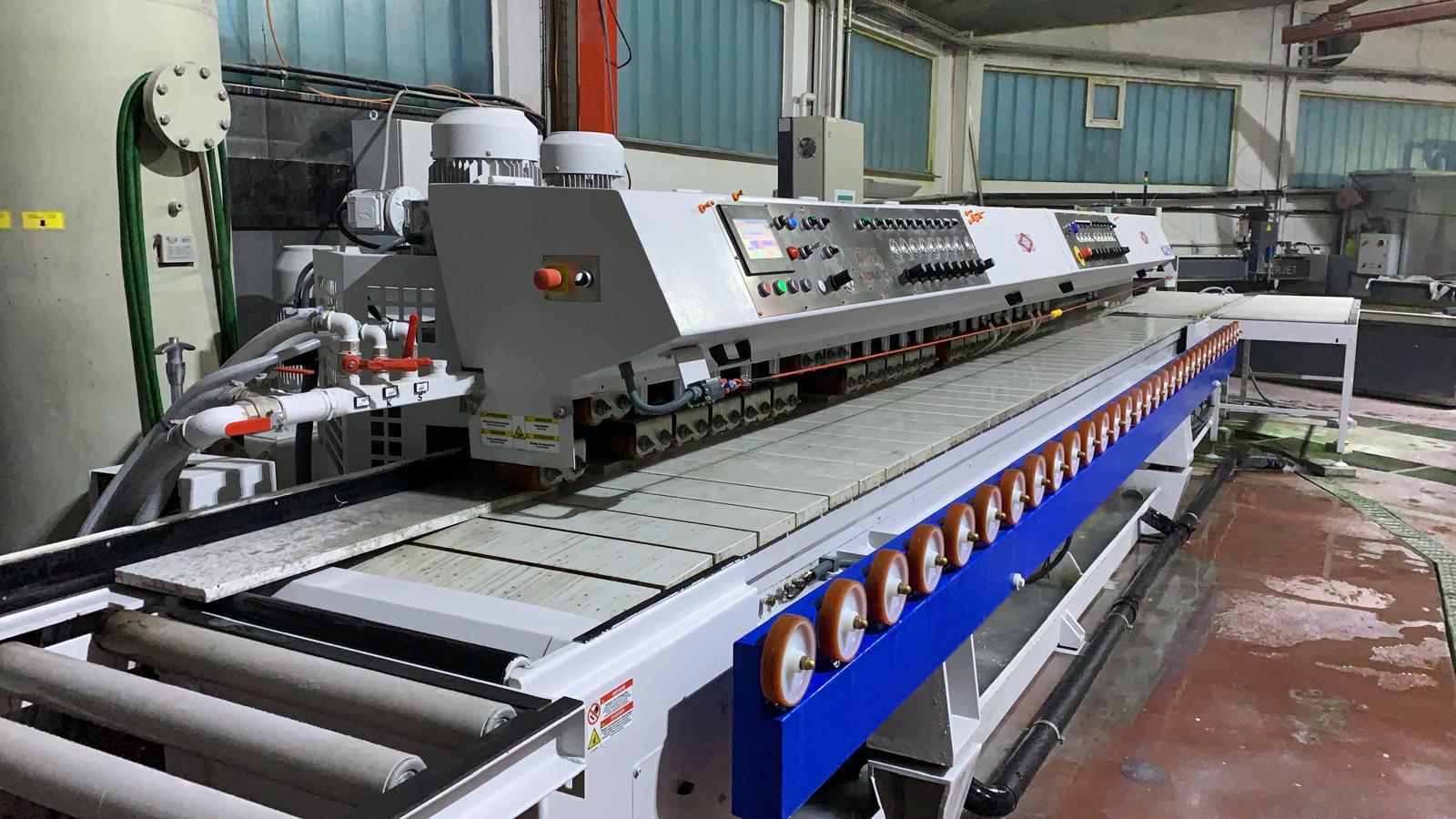

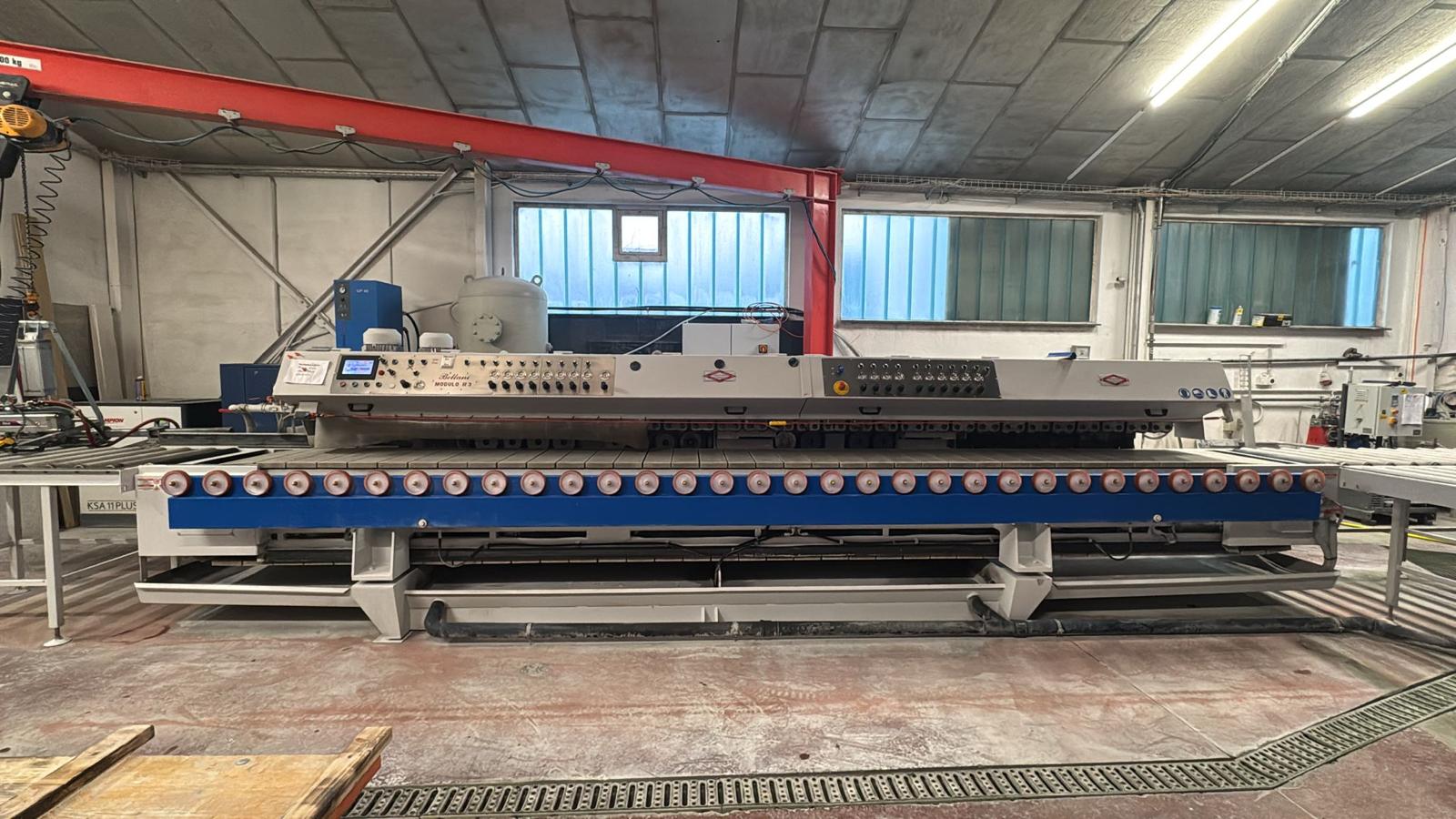

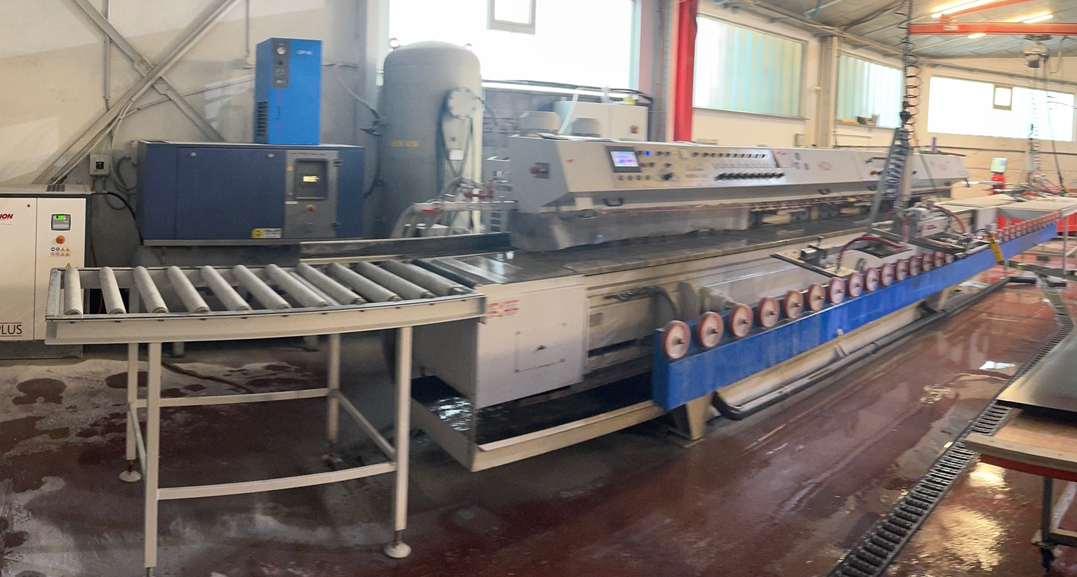

2021 O.M.G.M. Modula R 3

Automatische Kantenschleifmaschine

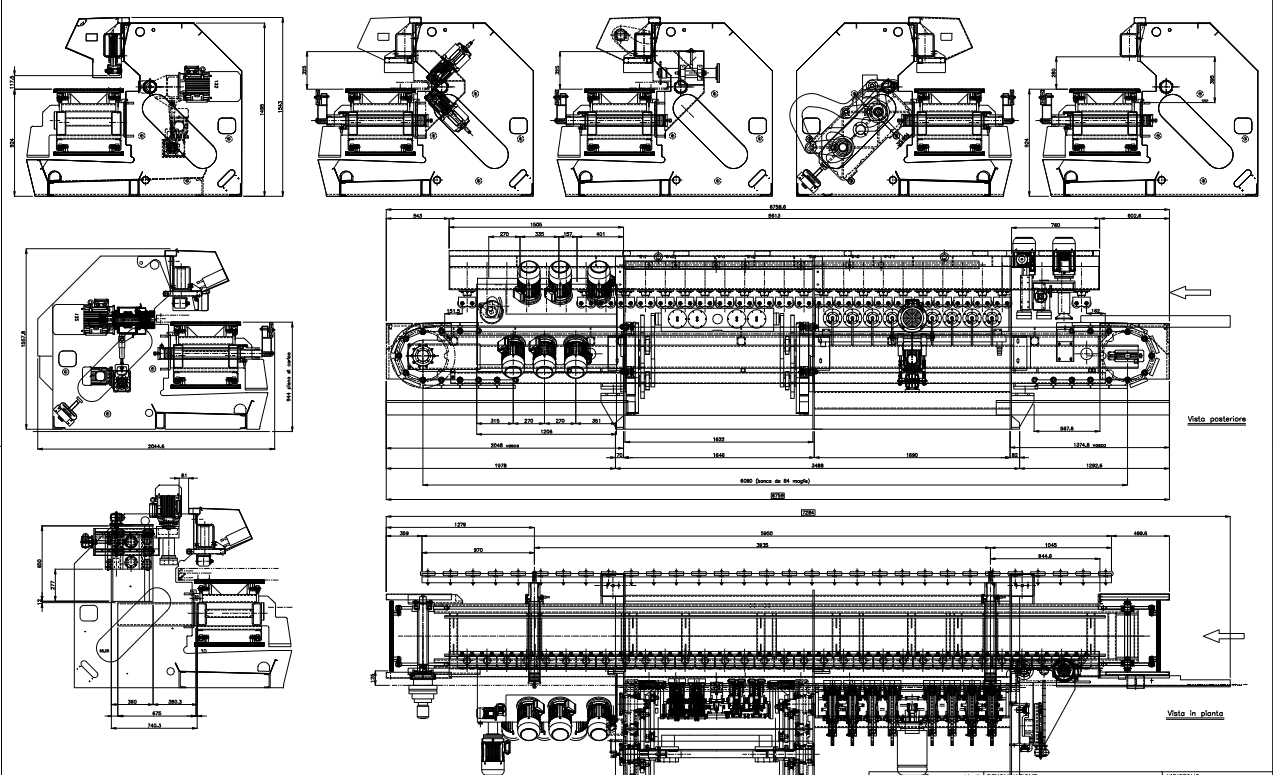

Gesamtlänge: 6,76 m (zzgl. Einlauf- und Auslauf-Rollenbahnen)

Gesamtbreite: 2,00 m

Gesamthöhe: 1,50 m

Gesamtgewicht: ca. 6.000 kg (6 Tonnen)

Anschlussleistung: 25 kW

Bearbeitungsdicke: 10 mm bis 60 mm (1 bis 6 cm)

Laufrichtung: links nach rechts

1: Kalibrierung & Unterseitenbearbeitung

1x Kalibrieraggregat: Werkzeugdurchmesser 140 mm. Dient zum exakten

Planfräsen der Werkstückkante und zum Ausgleich von Materialtoleranzen.

2x Unterflächenschleifer: Spezialaggregate für das präzise Nachschleifen

der Plattenunterseite. Für maximale Stabilität und Schwingungsdämpfung

direkt auf demselben Hauptblock wie die Kalibriereinheit montiert

2: Kantenbearbeitung & Fasenpolieren

8x Hauptschleifköpfe: Werkzeugdurchmesser 150 mm. Ausgestattet mit

einer mechanischen Oszillationsfunktion (Brandeggio) für ein absolut

homogenes Schleifbild und perfekten Hochglanz auf der geraden Kante.

4x Schwingende Schleifköpfe: Werkzeugdurchmesser 150 mm. Diese

Aggregate sind speziell für die Herstellung der Bleistiftrundung

(Pencilround) ausgelegt. Dadurch ist eine vollständige Bearbeitung der

Kante inklusive Rundung in einem einzigen Durchzug möglich. Inklusive

speziellem, robustem Schutz für alle internen Zuleitungen und Rohre.

6x Fasen-Aggregate: Aufgeteilt in 3 obere und 3 untere Sektionen

(Werkzeugdurchmesser 130 mm). Das jeweils erste Aggregat (oben/unten)

verfügt über eine präzise Tastelektronik (mechanischer Taster) und ist für den

Grob- und Vorschliff mit Diamantwerkzeugen bestückt.

 3: Trenn-, Nut- & Schneidestation

1x Automatischer Wassernasensupport: Programmierbar für Sägeblätter.

Ermöglicht das vollautomatische Einschneiden von Tropfrinnen

(Wassernasen) sowie Blindnuten. Unterstützt materialschonende

Aussetzschnitte (unterbrochene Schnitte).

4. Steuerung & Intelligente Automatisierung

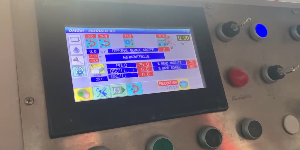

PLC-Touchscreen-Steuerung: Zentrale, intuitive Benutzeroberfläche mit

digitalem Display. Inklusive einer internen Datenbank für voreingestellte

Arbeitsprogramme und spezifische Kantenprofile.

Intelligente Bandgeschwindigkeitsregelung: Die Steuerung optimiert den

Materialdurchsatz vollautomatisch. Das Transportband beschleunigt in

Sektionen mit inaktiven Schleifköpfen und verlangsamt gezielt im Bereich der

Fasenaggregate (optimierte Taktung bis zum ersten aktiven Werkzeug).

5. Maschinenrahmen, Transport & Zubehör

Korrosionsschutz: Hochrobuster, sandgestrahlter und galvanisierter

Maschinenrahmen für maximale Langlebigkeit in nasser Arbeitsumgebung.

Präzisions-Transportband: Ausführung in weissem, abriebfestem Gummi.

Konstruktiv optimiert auf eine besonders niedrige, ergonomische Arbeitshöhe

für ermüdungsfreies Bestücken.

Zentralschmierung: Automatische, elektronisch programmierte und

überwachte Regelschmierung der gesamten Bandlaufbahn.

Erweiterte Wasserführung: Zweifach getrenntes Wasserverteilungssystem.

Garantiert maximale Kühlwassermengen direkt an den Werkzeugsegmenten

sowie fixierte, zusätzliche Wassersprüher an den Andruckrollen.

Materialhandling:

1x Integrierter hydraulischer Verlängerungstisch.

1x Hydraulisch ausfahrbare, extrem stabile Auflagebank mit

Rollenführung für das sichere Handling von grossformatigen und

schweren Rohplatten.

Stabile Einlauf- und Auslauf-Rollenbahnen zur einfachen Materialzufuhr
