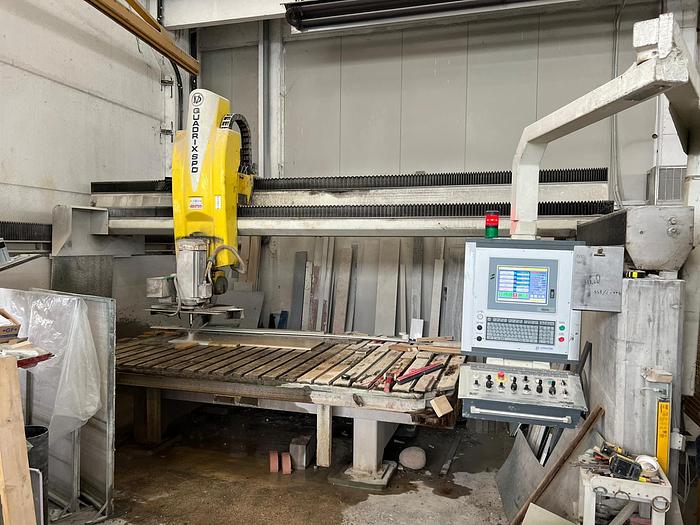

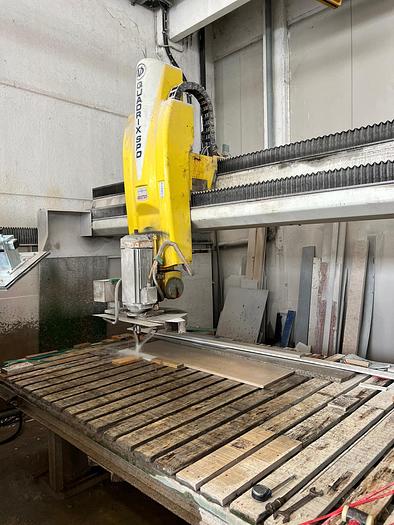

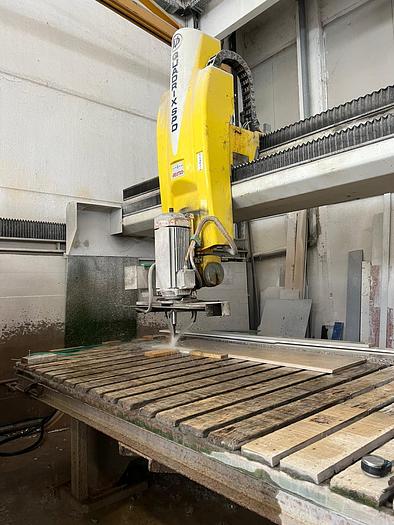

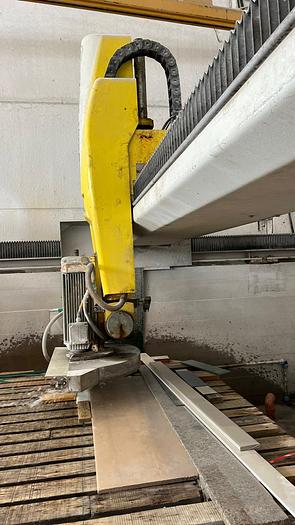

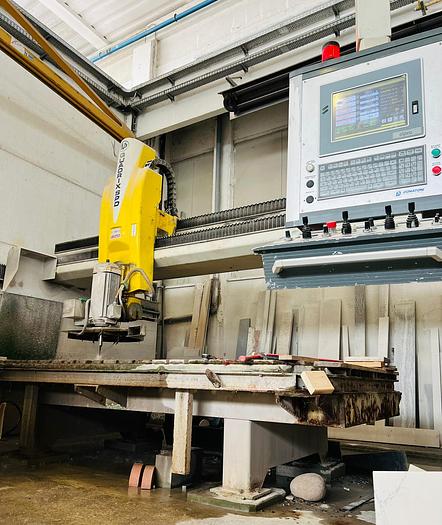

2006 Donatoni QUADRIX SPD 01/825

TECHNISCHE BESCHREI

5-Achsen-CNC-Brückensäge – interpolierte 4-Achsen-Bewegung mit rotierendem Kopf mit 370-Grad-Bereich,

Neigung von 0 – 90 Grad, Tisch aus feuerverzinktem Stahl, nicht drehbar und neigbar, Oberfläche aus Holz, mit Max-Klinge

Größe von 825 mm. mit Z-Achse (Hebe- und Senkbewegung) – 370 mm. Die Hauptteile der Maschine sind aus Vollmaterial gefertigt

Guss mit Zusatzteilen aus feuerverzinkten Stahlkonstruktionen – Lieferung mit Falttür Sicherheitsbarrieren aus massiven Paneelen.

Schnelle und präzise Bewegungen durch bürstenlose Motoren mit Absolutwertgebern, Kugelumlaufbewegung, Präzisionsgetriebe

Boxen und interpolierte Achse von der CNC. Elektrospindel mit bis zu 6000 U / min mit zentraler Wasserzufuhr und einem 36x2- oder ½-Gasanschluss.

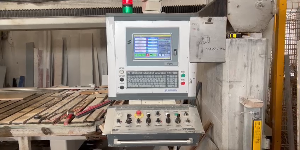

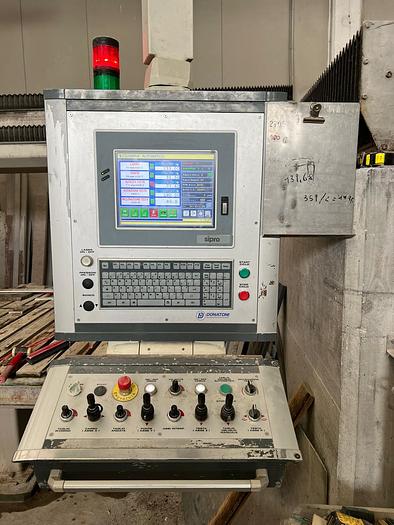

Beschlag mit bis zu 8000 U/min für automatischen Werkzeugwechsel. Pendelleuchte mit 15 Zoll TFT-Farbdisplay. Maschine ist ausgestattet mit USB/Ethernet-Anschluss zum Laden von Programmen. Schalttafel aus Edelstahl. Einfache und intuitive Programmierung ermöglicht Besitzern und Bediener, um das Beste aus der Maschine herauszuholen – mit parametrischen Zeichnungen, CAD-Schnitten, Konturen, Bordsteinprogrammierung,

Profilieren und Formen, Bohren und Beschriften sowie spiralförmige Werkstücke.

- Schalttafel komplett mit Temperaturkonditionierer, alles aus Edelstahl

- Bedienpult mit Gelenktragarm

- Video 12” Farb-Touchscreen + Tastatur

- Unfallverhütungs-Lichtschranken

- 30 mW rote Lasermarkierung

- Installierte Programme (Software):

# Schneiden mehrerer Platten

# Schneiden mehrerer Silhouetten

# Manueller/automatischer Schrägschnitt

# Formen/Spachteln

# Banknivellierung

Ausgestattet mit Elektrospindel ISO 40

Schnitthub des Messers (X-Achse) / Brücke (Y-Achse).............mm 3600/2450

Maximaler vertikaler Verfahrweg des Sägeblatts (Z-Achse)......................... mm 825

Max. Neigungswinkel des Neigekopfes (R-Achse) .......................................... ..........° 0 ÷ 90

Maximale Messerdrehung (W-Achse)............................................. ...° 0 ÷ 180

Maximaler vertikaler Messerdurchmesser / Messerlochdurchmesser....... mm 825/ 60

Durchmesser des Klingenfeststellflansches / Maximale Schnitttiefe.......mm 250

Festes Tischmaß................................................. .................mm 2100x3500

Leistung des Messermotors .................................................. .............kW/PS 30/22 (S6)

Drehzahl der Spindel .................................................. ............RPM 500÷6000

Schlittenschnittgeschwindigkeit (X-Achse)............................................. ...................m/1' 0 ÷ 30

Übersetzungsgeschwindigkeit der Brücke (Y-Achse)............................................. ....m/1' 0 ÷ 30

Vertikale Bewegungsgeschwindigkeit (Z-Achse)............................................. ...m/1' 0 ÷ 6

Zeit zum Drehen des Kopfes um 90° (W-Achse) ......................................... .......sek 1,5

Wasserverbrauch bei 3 bar/Luftverbrauch bei 6 bar...............l/1' 40 / 5

Gesamtmasse der Maschine................................. .........................Kg 4.000
