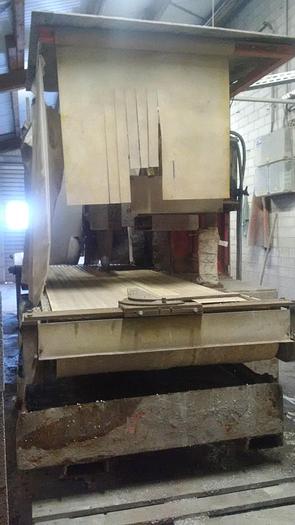

2005 Wassmer DFS-04 D-2

Bandsäge für H-Block- und Hochbausteine

Auf dem ersten Schlitten ist das horizontale Sägeaggregat montiert, der zweite Schlitten trägt das vertikale Sägesupport.

Die Höhenverstellung erfolgt manuell über Gewindespindeln.

Der Transport durch die Maschine erfolgt über einen angetriebenen Bandtransport

Zur genauen Positionierung der Werkstücke ist am Einlauf der Maschine ein verstellbarer Anschlag montiert .

Die Kühlwasserzufuhr erfolgt über die Schutzhauben. Die mitgelieferte Kühlwasserpumpe liegt außerhalb der Maschine.

Transportband ca. 1 m breit

Vertikalaggregat Lei stung 25,0 kW

für Sägeblattdurchmesser: 1.000 mm

Schnitthöhe ca. 365 mm

Horizontal Sägeaggregat Leistung 15,0 kW

für Sägeblattdurchmesser 500 mm

Schnitthöhe ca. 120 mm

mit manueller Höhenverstellung der Aggregate

mit mitlaufendem Druckwerk

Druckwerk:

Steine Höhe 36,5 cm x Länge 24,8 cm

Steingewicht: 11 kg
