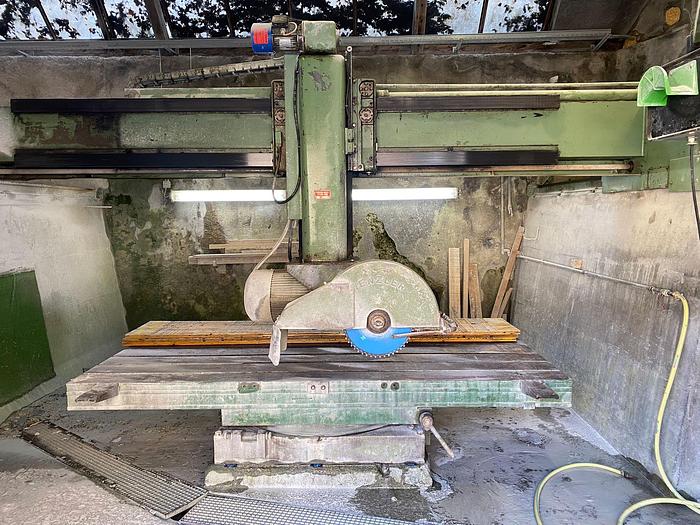

Wenzler

Brückensäge

Handliche Maschine für sämtliche Fräsarbeiten, wie z.B. Bauplatten, Grabdenkmäler, Boden- und Fassadenplatten.

Die in weitem Bereich wählbare Support-Geschwindigkeit (0-15 m/Min.) sowie die Brücken-Verstellung mittels schnell- und Kriechgang, gestatten ein äußerst schnelles und sehr genaues Arbeiten.

Der drehbare Tisch ist mit 90 0 -Positionierungen ausgerüstet, und zwar unabhängig von zusätzlichen

Abstützungen. Er kann in jeder beliebigen Zwischenstellung arretiert werden.

Maschinenbreite bei Supportweg 3.000 mm: ca. 6.500 mm

Maschinenhöhe, wenn Support in obersterstellung und bei Tischhöhe 550 mm: ca. 2.900 mm

freier Durchgang zwischen beiden Geleisesockeln ca 4.500 mm

Maschinengewicht: ca. 5.000 kg

Supportweg, ölhydraulisch verstellbar zwischen O bis ca. 15 m/Min. ca. 3.000 mm

Brückenweg mit Feinstopmotor mit zwei Geschwindigkeiten: ca. 2.000 mm

Größe des Drehtisches, bearbeitete Tischfläche 1.000 x 3.000 mm

Geleislänge ca. 3.300 mm

Höhenverstellung mit Motor in zwei Geschwindigkeiten ca. 500 mm

Schneidscheibendurchmesser(Diamanttrennscheibe) max. 700 mm

Schnitttiefe bei Blatt DN 700 mm: ca. 260 mm

Fräsmotor 27 PS

Hubmotor 1,5/2 PS

Hydraulikmotor 3 PS inkl . manuelle Steuerung

Technische Daten:

Drehtischfläche bearbeitet                   1.000 x 3.000 mm

Drehtischhöhe ab OK. Boden                                600 mm

Drehtischschwenkung                                              360

Brückenweg                                                          2.000 mm

Supportweg hori zontal 3.000 mm

Supportweg vertikal 500 mm

Größter Fräsblatt Durchmesser 700 mm

Größteschnittiefe bei DN700 260 mm
