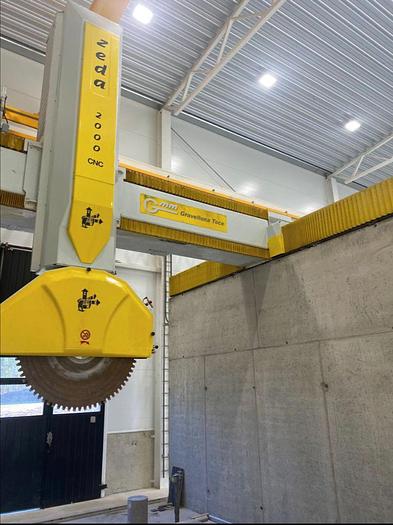

2017 GMM ZEDA 2000 CN2

2017 GMM ZEDA 2000 CN2

Hamburg, Deutschland

oderanrufen +49 (0)40 82279750

Beschreibung

TECHNISCHE BESCHREIBUNG


Die Zeda verbindet die Benutzerfreundlichkeit einer traditionellen manuellen Maschine mit den leistungsstarken bedienerfreien Zyklen.

Die einfache und intuitive Programmierung ermöglicht Besitzern und Bedienern, das Beste aus der Maschine herauszuholen - mit:

- parametrische Zeichnungen,

- Schnitte aus CAD,

- Konturieren, Profilieren und Formen,

- Bohren und Beschriften sowie spiralförmige Werkstücke

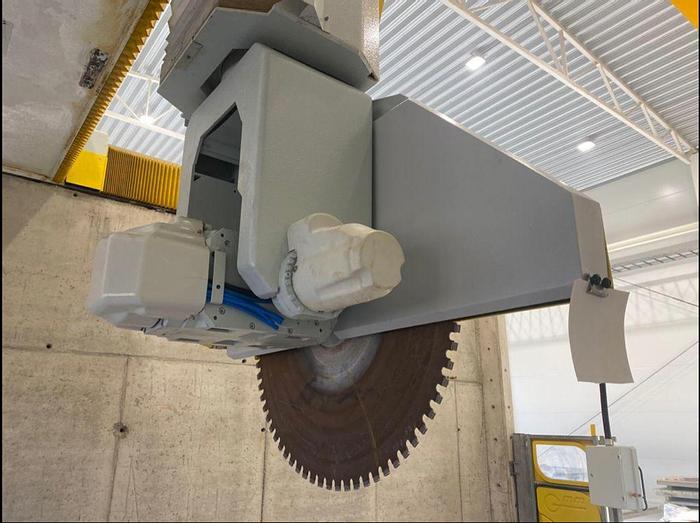

# Vollständig interpolierte 5-Achsen-Bewegung mit drehbarem Kopf mit 370°-Bereich, Neigung von 0-120°.

# Feuerverzinkter, nicht rotierender Tisch mit variabler Höhe der Sägefläche aus Holz, hochdichtem Kunststoff oder Gummi

Matten (optional) mit max. Blattgröße von 1300 mm (51 in) mit Inverterantrieb Z-Achse (Auf- und Abwärtsbewegung) 1300 mm (51 in)

# Die Hauptteile der Maschine bestehen aus massivem Guss mit Zusatzteilen aus feuerverzinkten Stahlkonstruktionen -

Lieferung mit Falttür Sicherheitsbarrieren aus massivem Paneel.

# Schnelle und präzise Bewegungen durch bürstenlose Motoren mit Absolut-Encodern, Kugelumlaufbewegung, Präzisionsgetriebe

und interpolierte Achse von der CNC.

# Elektrospindel mit bis zu 6000 U/min mit zentraler Wasserzufuhr und einem 36x2 oder ½ Gasanschluss.

# Pendelleuchte mit 15”-TFT-Farb-Touchscreen.

# Die Maschine ist mit einem USB-Anschluss zum einfachen Laden von Programmen ausgestattet.

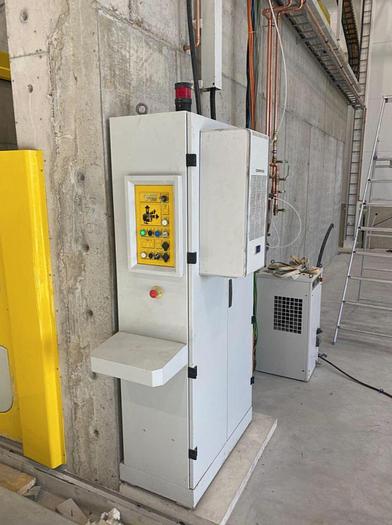

# Schalttafel aus Edelstahl.


Spezifikation:

Schnitthub des Messers (x-Achse) mm 3900

Maximale Übersetzung der Brücke (y-Achse) mm 5600

Maximaler vertikaler Verfahrweg des Schildes (z-Achse) mm 2000

Max. Neigekopfwinkel (R-Achse) ° -15°÷+105°

Maximale Flügelrotation (W-Achse) ° 0°÷370°

Maximaler vertikaler Blattdurchmesser mm 1​3​00

Klingenlochdurchmesser mm 60

Durchmesser des Klingenverriegelungsflansches mm 250

Maximale Schnitttiefe mm 335-520*

Tischabmessungen mm 2000x3500

Leistung des Messermotors kW 28,5 (S 6)

Spindeldrehzahl U/min 400÷6000

Schlittenschnittgeschwindigkeit (x-Achse) m/min 0÷35

Übersetzungsgeschwindigkeit der Brücke (y-Achse) m/min 0÷35

Vertikale Bewegungsgeschwindigkeit (z-Achse) m/min 0÷7,5

Zeit zum Drehen des Kopfes um 90° (w-Achse) Sek. 1,5

Wasserverbrauch bei 3 bar l/min 50

Luftverbrauch bei 6 bar l/min 5

Gesamtgewicht der Maschine kg 7500

Maschinenverpackungsmaße O.T. Behälter 40’

Spezifikationen

HerstellerGMM
ModellZEDA 2000 CN2
Jahr2017
ZustandGebraucht
